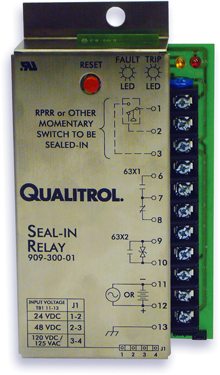

Relé de Pressão de Vedação Qualitrol 909
m-g Recomendado para uso em Transformadores Médios e Grandes com faixa normal de voltagem entre 138 kV e 345 kV ou mais.
Para uso com Relés de Elevação Súbita de Pressão série 900/910 Qualitrol e outros instrumentos para manutenção dos circuitos momentâneos de alarme e desarme. O relé e o indicador luminoso (LED) permanecem ativados até que o botão de reconfiguração manual seja pressionado.
Características
- Elimina ações problemáticas e momentâneas de relé
- Elimina a dificuldade de controlar alarmes e outros dispositivos periféricos com sinais de contato momentâneo ou vibrante
- Configurável para uso nas mais diversas aplicações
- Um modelo configurável para 48, 125, 250 VCC ou 120, 240 VCA
- A base de montagem e os fios são compatíveis com as instalações existentes de dispositivos similares
- Dois relés independentes proporcionam operação simultânea para funções de controle
- Os materiais resistentes à corrosão e o design reforçado proporcionam longa vida em serviço
- A tampa em aço inoxidável protege os componentes
- A placas de circuito impresso proporcionam alta confiabilidade
- Função de selo controlada por dispositivo de estado sólido
- Os contatos do circuito de desarme são protegidos por supressor de surto de tensão
- As conexões dos fios e configurações dos jumpers são impressas na blindagem
- Tomada elétrica conveniente (jumper) permite fácil adaptação a vários tipos de tensão e corrente da linha de alimentação
- O LED vermelho indica a atuação do relé
- O LED amarelo indica um curto-circuito no interruptor ou fiação defeituosa
Opções
- Ambientes Explosivos de Classe 1/Proteção de Divisão 2
Applications
Para transformadores de energia ou outras aplicações que exijam a manutenção de um sinal de contato momentâneo. Pode ser configurado para uso em aplicações CA ou CC.
